Nyheter i version 22 av Unicontrol 3D

Den 24. juni 2025 lanseres neste versjon av programvaren for våre U3D/U2D-løsninger. Nedenfor kan du lese om alle nyheter og forbedringer.

Gravemaskin

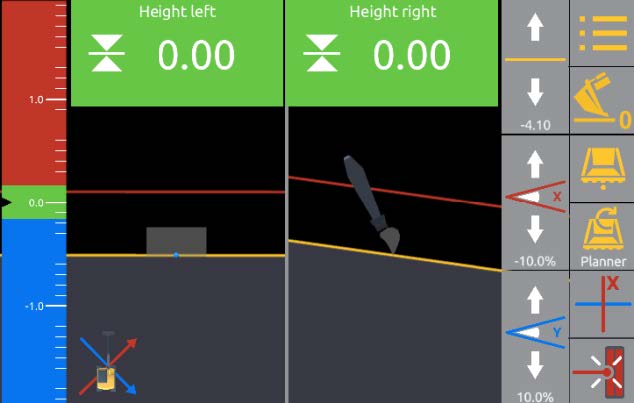

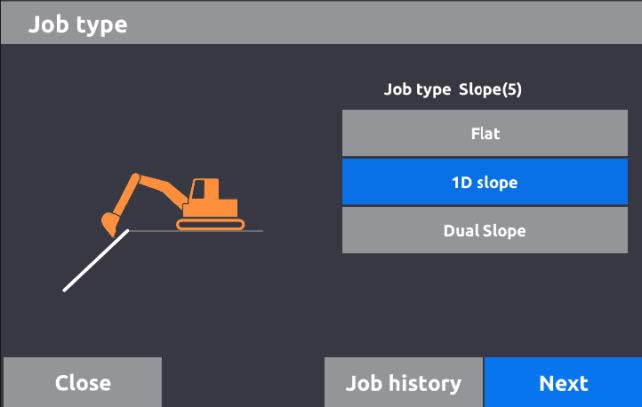

Excavator2D er en frittstående app. Funksjonene inkluderer en veiviser for laserkalibrering, 2D-jobbtyper og et nytt oppsett for kjørevisningen. Excavator2D kjører på samme kontrollboks som Excavator3D. Alle funksjoner som finnes i Excavator2D er også tilgjengelige i Excavator3D-appen.

Oppdatering februar–mars:
Oppsettet for eksterne knapper er endret siden lanseringen av 2D-versjonen.

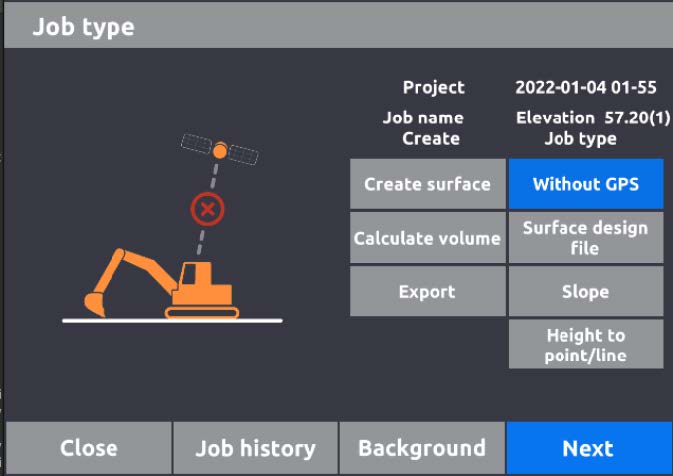

2D-jobb i Excavator3D

2D-jobber er nå tilgjengelige i Excavator3D-appen, men krever at maskinens firmware er oppdatert til versjon 22 og at maskinens rotasjonssenter er kalibrert. Laseralternativet blir kun tilgjengelig dersom en lasermottaker er aktivert i kalibreringsveiviseren.

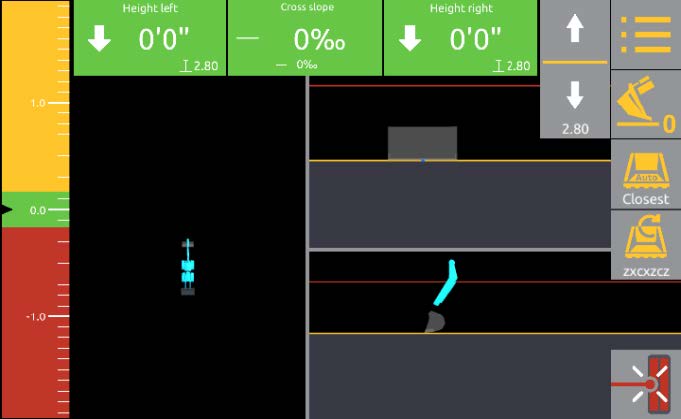

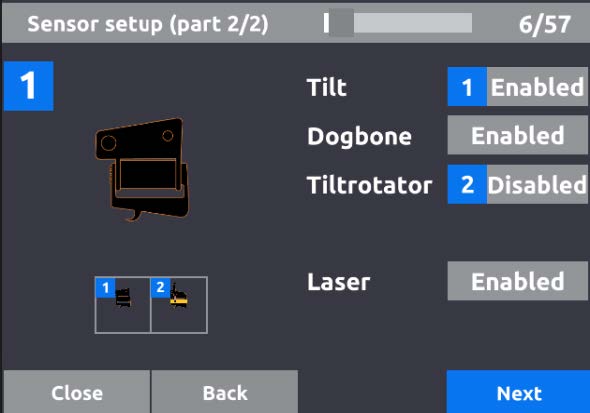

Lasermottaker for gravemaskin

Lasermottaker er tilgjengelig som et lisensiert tillegg for både Excavator2D og Excavator3D. Vi støtter Moba EL3 og Spectra-mottakere (må være Unicontrol-versjon).

Kalibrering kan gjøres manuelt eller med totalstasjon (TPS). Både planlaser og to-falls-laser støttes.

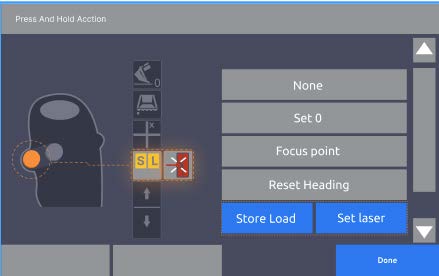

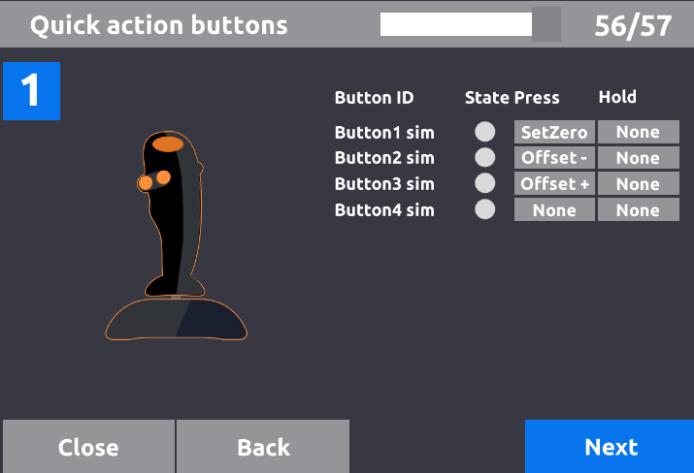

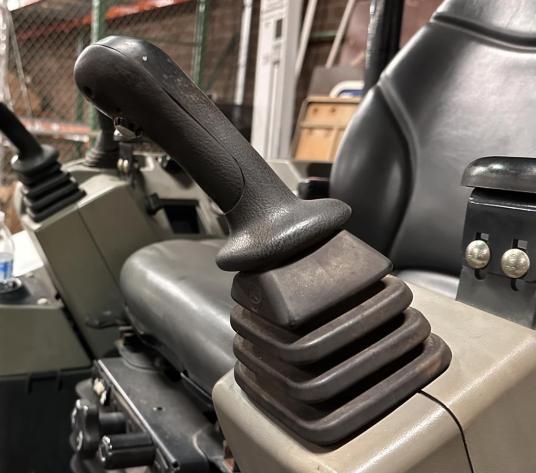

Eksterne joystickknapper

Med det nye "External button kit" – eller hvis maskinen er utstyrt med joysticker fra Engcon eller SVAB/Steelwrist med støtte for maskinstyring – er det nå mulig å knytte joystick-knapper til egne funksjoner. Knappefunksjonene kan konfigureres både i kalibreringsveiviseren og via Innstillinger

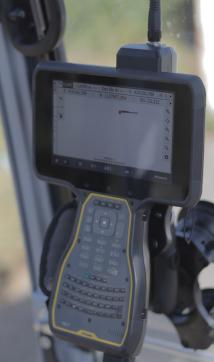

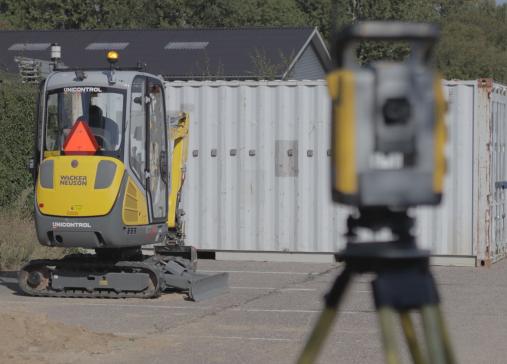

TPS-støtte for gravemaskin

(Feature flag: TotalStationSupport)

Som et alternativ til GNSS kan man nå bruke en Trimble-totalstasjon for posisjonering. Dette fungerer kun med VG-kontrollboksen. Trimble-enheten kobles via seriell port og bør monteres i førerhytta ved siden av Unicontrol-platen.

For å få korrekt retningsdata etter flytting må maskinen roteres ca. 90 grader.

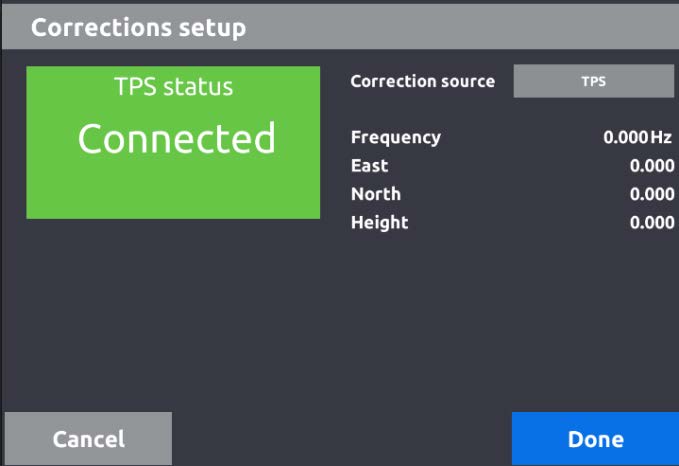

TPS konfigureres under fanen for korreksjoner, samme sted som for radio og NTRIP.

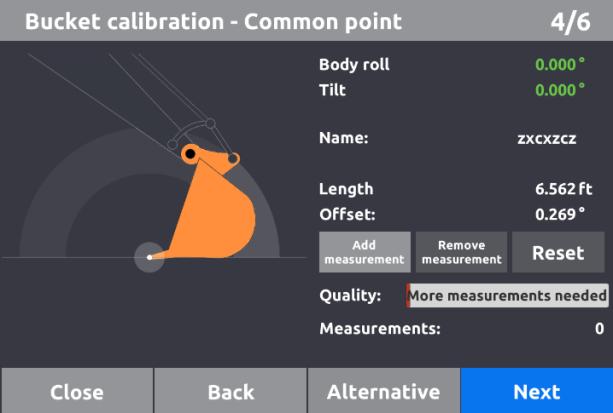

Forbedret skuffekalibrering

I samarbeid med Unicontrol har vi utviklet en ny veiviser for skuffekalibrering som gir bedre resultater enn tidligere rutiner. Den forenkler også brukerflyten: "CommonPoint"-kalibrering er ikke alltid aktivert, og den gamle "ensidige" kalibreringen er fjernet.

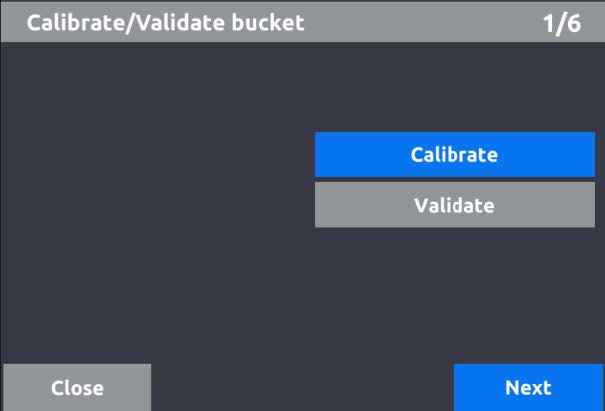

Feature-flagget UseNewUserBucketCalibration styrer om det første trinnet i veiviseren er en meny hvor man kan gå direkte til validering av gjeldende skuffe.

I superbrukermodus vises også trinn for kalibrering av tiltrotator.

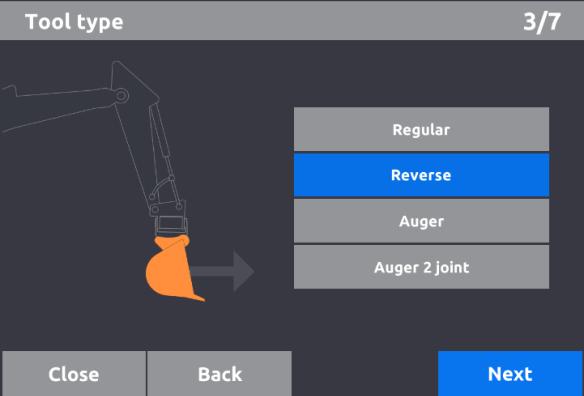

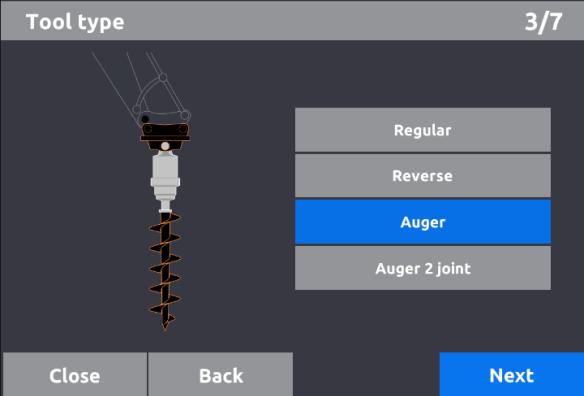

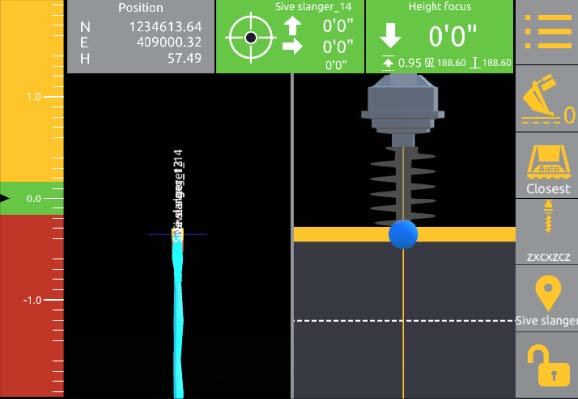

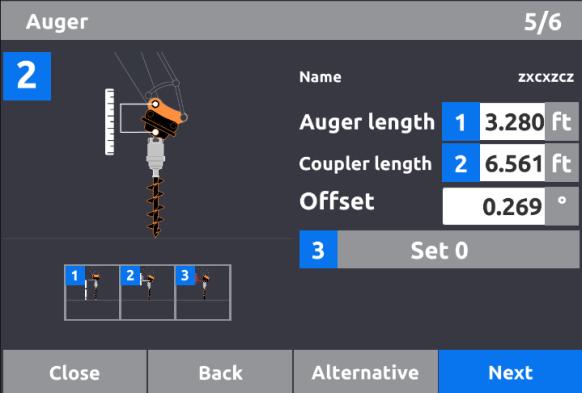

Redskapstype for gravemaskin – Jordbor og omvendt skuffe

(Feature flag: SelectToolType)

Det er nå mulig å velge "omvendt skuffe" og "jordbor" som redskapstype i kalibreringsveiviseren. Jordboret kan ha én eller to frihetsgrader.

Kalibreringen er noe annerledes – lengden på boret må angis manuelt.

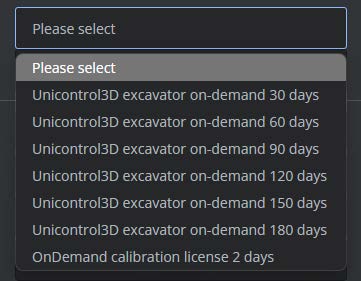

On Demand-lisenser

Dersom et 2D-system er kjøpt, men skal klargjøres for 3D, kan en 2-dagers on-demand-lisens benyttes. Denne er gratis to ganger (2 × 2 dager).

Flere lisensalternativer

Det finnes også flere lisensalternativer, avhengig av behov – for eksempel for leiemaskiner eller dersom kunden kun trenger 3D av og til.

Dersom lisensen har færre enn 5 dager igjen, vises et popup-varsel. Dette varselet forbedres i neste versjon.

Maskin med skjær

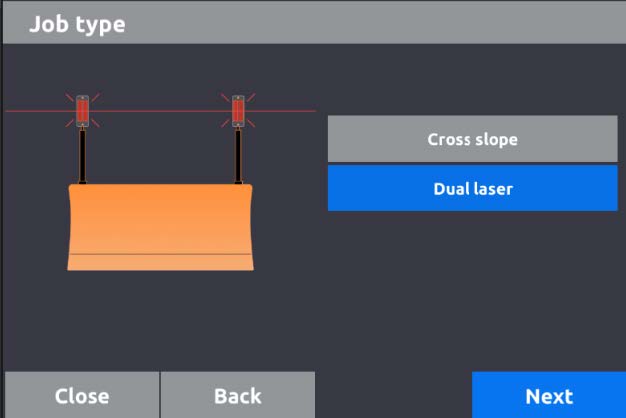

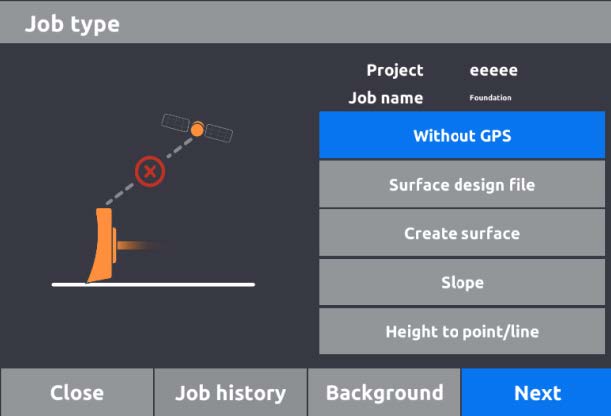

Dobbeltlasersjobb

Dobbeltlaser er nå tilgjengelig som et tillegg til 3D-systemet for planeringsmaskiner. Det krever laser-lisens og to Spectra-lasermottakere (Unicontrol-versjon).

Jobbtypen "Dobbeltlaser" finnes under Jobbinnstillinger > Uten GPS.

Nye automasjonsprotokoller for bladstyring

Følgende nye automasjonsprotokoller er lagt til. Se dokumentasjonen for nøyaktig informasjon om hvilke maskinmodeller som er testet i felt:

  • Case – dozer, grader og tilbehør
  • Bobcat – planeringsverktøy
  • SharpGrade – planeringsverktøy
  • LiuGong Dressta – dozer

TPS for planeringsmaskin

(Feature flag: TotalStationSupport)

Fungerer på samme måte som TPS-oppsettet for gravemaskin, men er foreløpig kun støttet i begrenset omfang.

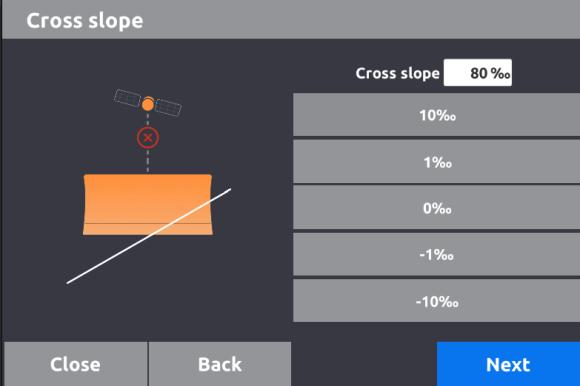

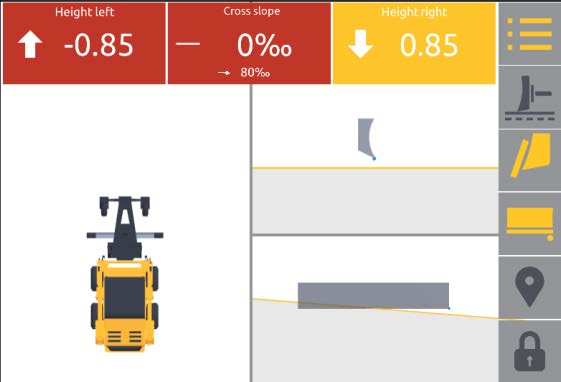

Tverrfall (Cross slope) – ny jobbtype uten GPS

Det er nå mulig å velge "Tverrfall" under "Uten GPS" i jobbinnstillingene. Denne jobbtypen styrer kun tverrfall (helling sideveis) – ikke høyden.

Hjullaster

Ingen større nyheter spesifikt for hjullaster, men flere generelle forbedringer er nå tilgjengelige for alle maskintyper:

  • Støtte for eksterne joystick-knapper
  • Forbedret ytelse for sensorer (Velocity Aiding)

Rover

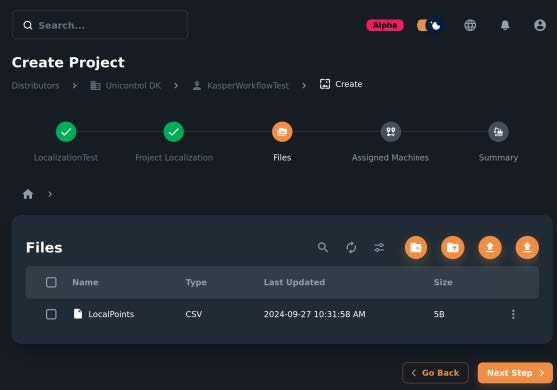

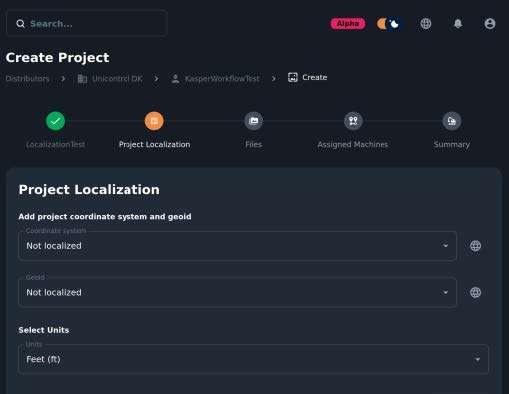

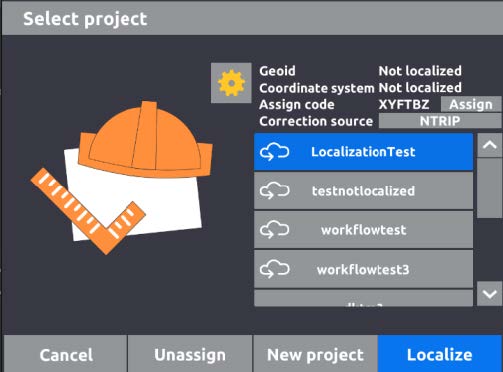

Lokalisere "Ikke-lokaliserte" prosjekter

For å forenkle oppstart med basestasjon på ukjent posisjon, kan man nå merke prosjekter i skyen som "Ikke lokalisert".

Dette innebærer at prosjektet må lokaliseres med en Unicontrol-rover før det kan tas i bruk i maskinen.

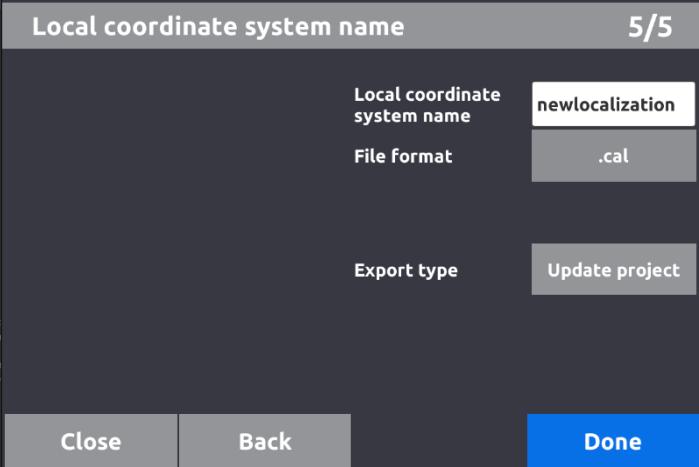

Eksporter lokalisering i Trimble .cal-format

For bedre arbeidsflyt ved lokalisering er det nå mulig å eksportere lokaliseringen fra Unicontrol i Trimble .cal-format.

Generelt

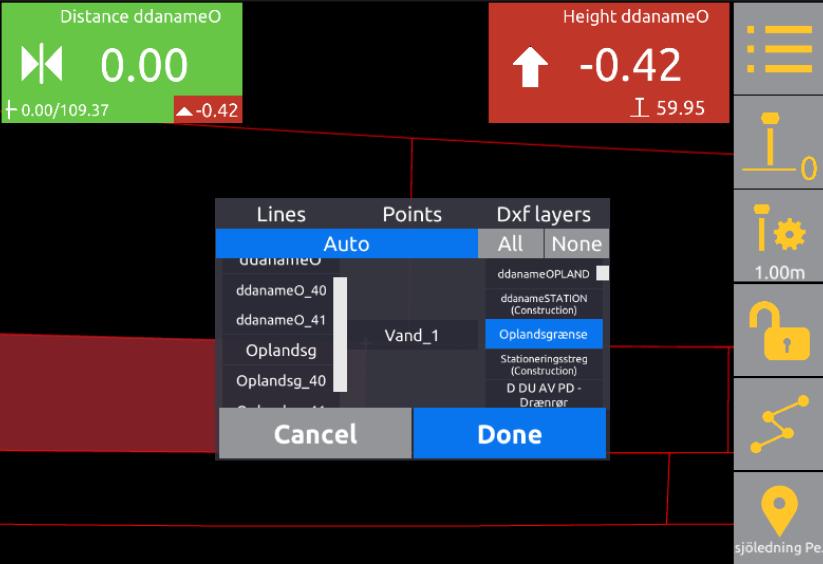

DXF-lagstyring

(Feature flag: DxfLayerSelection)

Brukeren kan nå velge hvilke DXF-lag som skal være synlige i kjørevisningen. Innstillingen nås via et valgpanel i kjørevisningen – og krever at RunscreenPressHoldSelection også er aktivert.

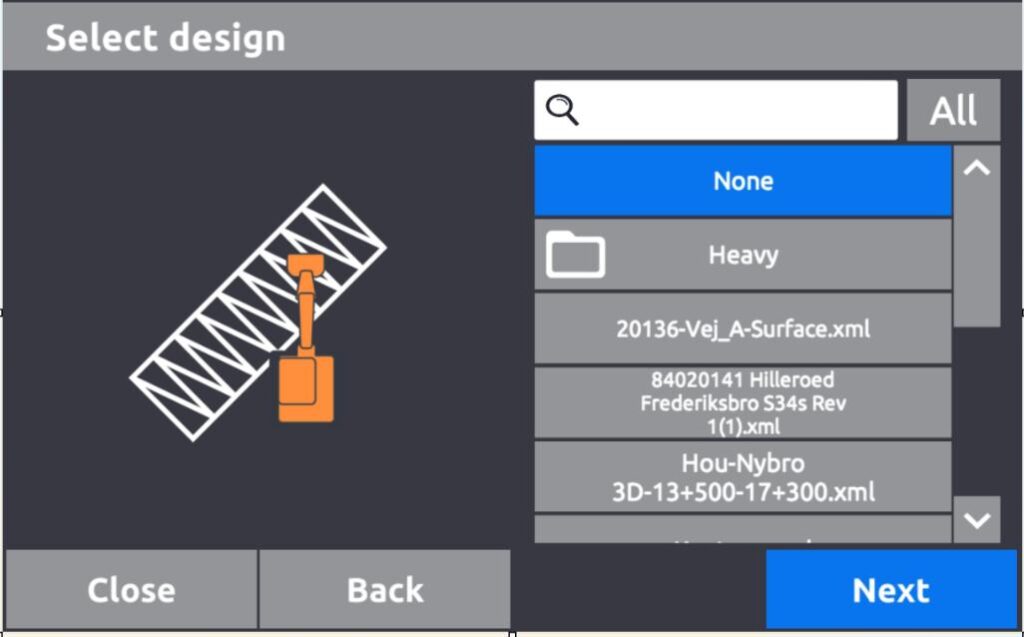

Filtrering og søk i designfiler

(Feature flag: DesignFilterSearch)

Når DesignFilterSearch er aktivert, kan man søke etter filnavn og filtrere etter filtype.

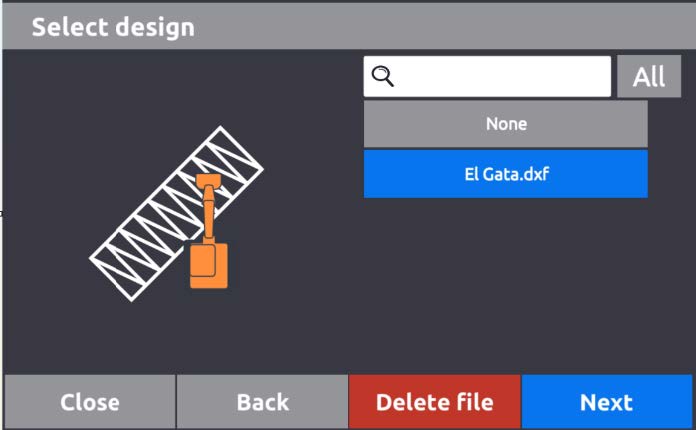

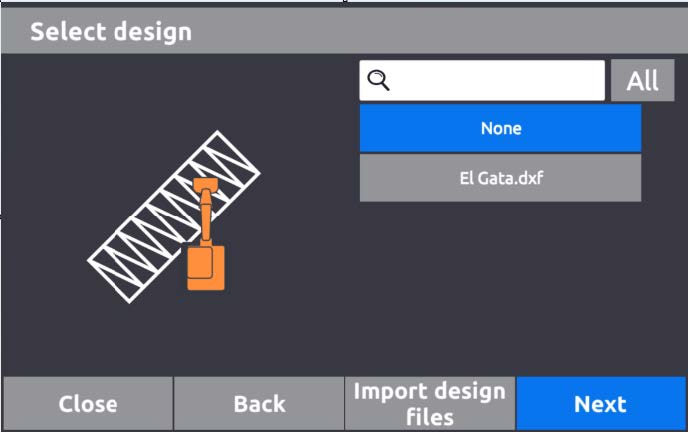

Slett filer fra lokale prosjekter

Det er nå mulig å slette filer fra lokale prosjekter. Trykk og hold på et filnavn – en rød "Slett"-knapp vises.

Merk: Funksjonaliteten for å slette filer, prosjekter og punkter vil forbedres ytterligere i fremtidige versjoner.

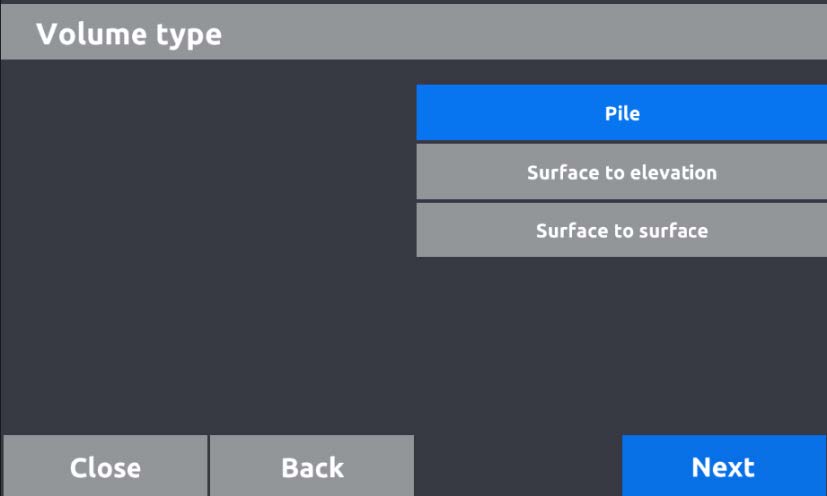

Volumberegning: Modell mot modell

Ved volumberegning kan man nå velge mellom tre alternativer:

  • "Deponi" – tilsvarer tidligere volumberegning i versjon 21
  • Modell mot høyde
  • Modell mot modell

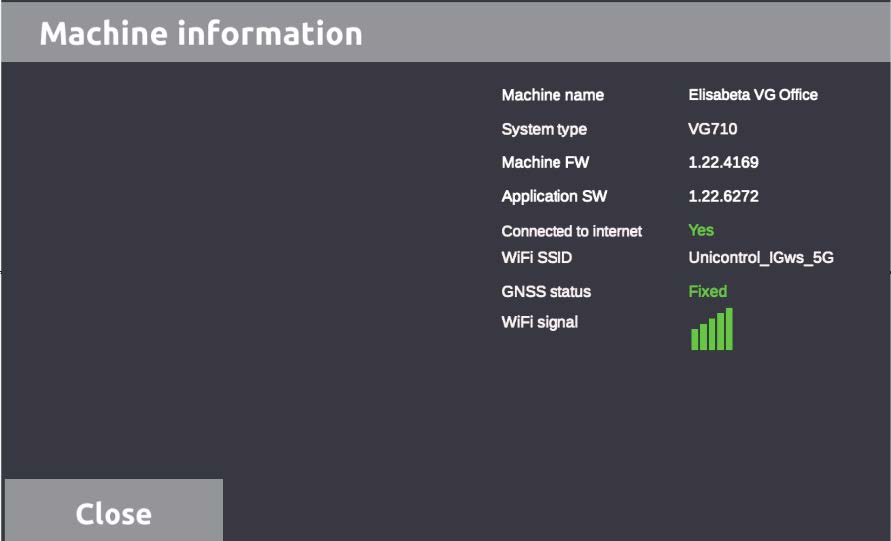

Maskininformasjon i operatørmodus

Det er nå mulig å se maskininformasjon uten å være i superbrukermodus. Trykk og hold på menyikonet, og klikk deretter på maskinikonet ved siden av innstillingene.

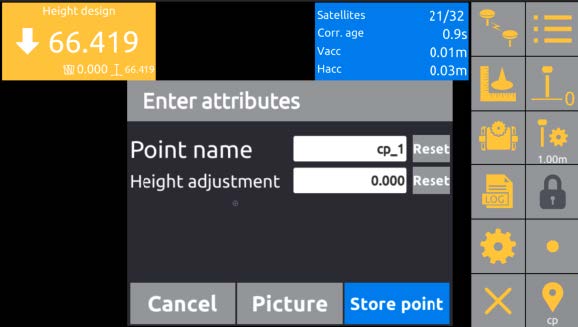

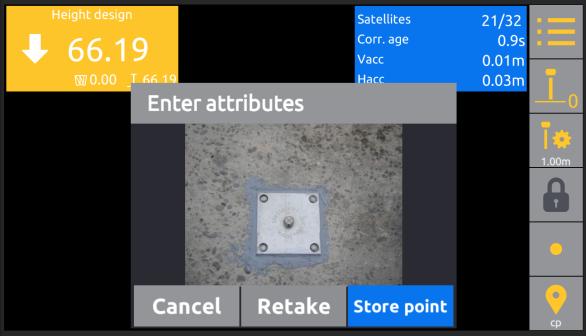

"As-built"-foto

Når du logger punkter, kan du nå ta et bilde med nettbrettet og knytte det til punktet.

(Funksjonen er ikke helt ferdigstilt, men skal lanseres i sin helhet i løpet av november.)

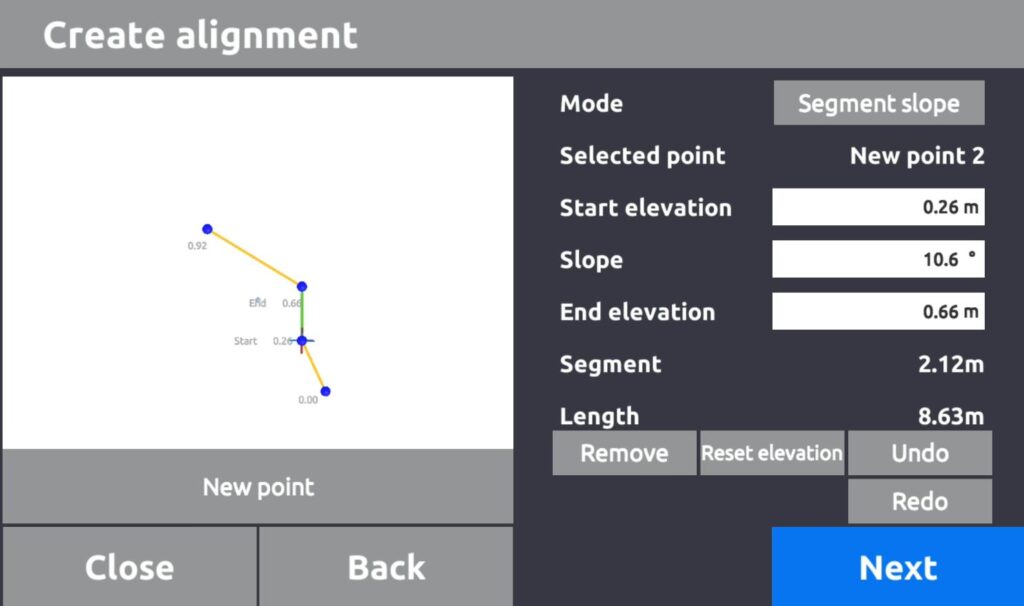

Flater fra tverrsnitt – segmentvis helning

Ved opprettelse av flate fra tverrsnitt finnes det nå et tredje alternativ for helning: "Segmentvis helning" (Segment slope).

Tidligere tilgjengelige alternativer var:

  • Fra punkter (standard)
  • Enkel helning (tidligere kalt "Adjusted", nå omdøpt)

🏗 Gravemaskin

  • 2D-jobber nå tilgjengelige i 3D-gravemaskin
  • Støtte for lasermottaker
  • Støtte for dobbeltfall (to-falls-laser)
  • Lasermottaker (lisensiert tillegg)
  • Eksterne knapper
  • IO CAN (fungerer også for hjullaster og planeringsmaskin)
  • Støtte for Engcon og Steelwrist
  • TPS-støtte for gravemaskin
  • Ny veiviser for skuffekalibrering
  • Bedre støtte for “Common Point”-kalibrering
  • Feature flags for disse er fjernet
  • Verktøytype (ny flagg: SelectToolType)
    • Omvendt skuffe
    • Jordbor
  • 3D-modell for store gravemaskiner
  • Støtte for ASM-sensor for tilt
  • Høyre-/venstremontering av tiltsensor (via flagg)
  • Gammel kalibrering for svingbom (side/forover) fjernes
  • Simulator støtter nå valg av skuffe + bredde/lengde-justering
  • I dansk versjon byttes "Skråning" til "Fald"
  • Støtte for MiC40-protokoll på Wacker Neuson-maskiner
  • On-demand-lisenser
  • Synkronisering av PIN mellom 2D- og 3D-app

🪓 Maskin med skjær

  • Nye automasjonsprotokoller:
    • Case
    • Bobcat
    • SharpGrade
    • LiuGong Dressta
  • Valgfri farge på bladet
  • TPS-støtte for blad
  • Dobbeltlasersjobb
  • Tverrfall-jobb

🛰 Rover

  • Endre APN-innstillinger på antenne
  • Visualisering av verktøy med kryss
  • Eksport av lokalisering i .cal-format
  • Endre lokalisering i eksisterende prosjekt
  • Lokalisere prosjekter merket som "Ikke lokalisert" i skyen
  • Firmware-oppdatering
  • Flere loggealternativer
  • As-built-foto (georefererte bilder som kommer rett inn i Gemini)
  • Flere muligheter under volumberegning

🚜 Hjullaster

  • Automatisk kalibrering av SQ-sensorer
  • Flere alternativer for montering av skuffe og fronttilt
  • Joystick-knapper – IO CAN-støtte

🧱 Designfiler

  • Valg av DXF-lag
  • Feilrettinger for DXF, KOF og XML
  • Ytelsesforbedringer
  • Støtte for passive flater
  • Støtte for .csv-filer uten høydekolonne
  • Støtte for StationEquation i LandXML
  • Sortering av designfiler etter dato
  • Fullskjermvisning i flategenerator
  • Segmentvis helning/høyde fra tverrsnitt
  • Verdier og fargeskalaer
  • Visning av skjæring/fylling i fot og tommer (via flagg)
  • Fem fargebånd for skjæring/fylling (via flagg)

📻 Radio

  • Valg av kanal på Topcon TR9-radio
  • Direkte radiokobling til Septentrio

⚙ Innstillinger

  • Simulator med manuelle spaker er fjernet
  • Søk blant feature flags
  • Lisensinformasjon for åpen kildekode
  • Ny lydinnstilling
  • Ny struktur i "Utseende og opplevelse"
  • Støtte for 5 fargebånd for skjæring/fylling
  • Offset i toleransedialog

🔧 Generelt

  • Varsel vises hvis nettbrettets versjon er eldre enn maskinens
  • Volumberegning: flate mot flate og flate mot høyde
  • Fotofunksjon ved punktlogging
  • Appens type sendes til skyen
  • Ny hurtigvalg-dialog (QuickFocusSelection)
  • Maskininformasjon vises i prosjektvisning
  • N/E-koordinater vises i målevisning
  • Slett filer fra lokale prosjekter
  • Søk og filtrering av filer
  • Målmoduser for gravemaskin og blad (tidligere kun Rover)

🔍 Teknisk

  • Kalibrering av maskinens sentrum:
    • Senterkalibrering kreves alltid
    • Manuell modus for sentrum
    • TPS-støtte for sentrum
  • CenterX/Y erstattes av CenterToBoomX/Y
  • Visning av artikkelnummer i lisensvisning
  • Oppgradering av VG via nettbrett
  • Støtte for NTRIP v2 (via flagg)
  • Støtte for TabletConnect
  • Visning av ytelse i nettbrettmodus
  • Støtte for SignalQuest IMU-sensorer:
    • Velocity aiding
    • Heading aiding
    • Automatisk kalibrering
  • Sensor-omkonfigurasjon som eget trinn
  • Posisjoneringsprofiler

🌍 Koordinatsystemer

  • DHHN92 (GCG2005)
  • DHHN92 (GCG2011)
  • DHHN2016v2023
  • UTM32N (ETRS89) – også DK
  • UTM33N (ETRS89) – også DK
  • RAF20 (Frankrike)
  • NSMTM04 ATS77 (Canada)
  • NSMTM05 ATS77 (Canada)
  • NZGD2000 UTM60S (New Zealand)
  • USA:
    • Texas (US-TX)
    • New Mexico (US-NM)

🧪 Eksperimentelle funksjoner (ikke lansert)

  • Støtte for .IFC-filer (test)
  • Swing boom TPS-kalibrering (test)
